动作说明：

1、明流不可洗机型：A、B、C、D口封死，无洗涤系统，进料过滤时，阀l开启，压力调节阀调节流量和压力， 水嘴出液。压榨时，阀1关闭，开启阀3，F进榨水，进行隔膜压榨。压榨结束后，开启回流阀，排出压榨水。
2、明流可洗机型：C、D口封死，进料过滤时，阀1开启，压力调节阀调节流量和压力，水嘴开启出液；压榨时， 阀1关闭，开启阀3，F进水，进行隔膜压榨。压榨结束后，开启回流阀，排出压榨水。洗涤时，阀1关闭，洗涤板上的水嘴关闭。开阀2、4、5，A、B口进洗涤水洗涤。
3、暗流不可洗机型：A、B口封死，无水嘴出液、进料时，阀l开启，阀6、7出液。压榨时，阀l关闭，开启阀3，F进水，进行隔膜压榨。压榨结束后，开启回流阀，排出压榨水。
4、暗流可洗机型：无水嘴出液，进料过滤时，关闭阀4、5，阀1开启进料，开启阀6、7出液。压榨时，阀1关闭， 开启阀3，F进水，进行隔膜压榨。压榨结束后，开启回流阀，排出压榨水。若要交叉洗涤，首先开启阀2、4、 7，关闭阀l、5、6，洗涤水从A、C口进入洗涤板，从B、D口排出，然后关闭阀1、4、7，开启阀2、5、6，洗涤水从B、D口进入洗涤板，从A、C口排出。

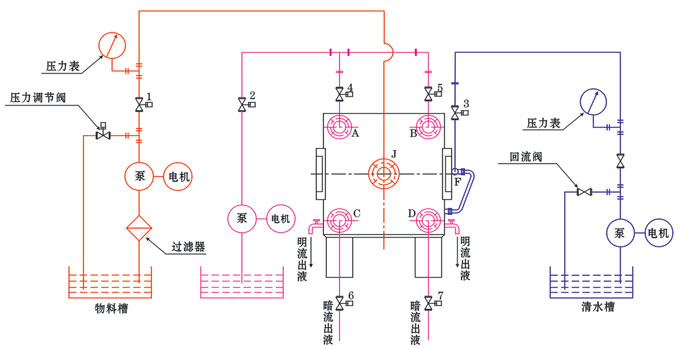

厢式PP隔膜压滤机管道说明示意图：

注：
1、洗涤系统和反吹系统可根据用户工艺条件而选定；
2、各阀门应尽量靠近止推板安装，且减少弯道；
3、压榨介质可以用：水、油、空气等。

PP隔膜压滤机技术特点：

1、PP隔膜滤板采用聚丙烯和进口弹性体模压而成，强度高、重量轻、耐腐蚀、无毒、无味。
2、提高滤饼含固率，使滤饼强度提高，卸饼容易。
3、隔膜挤榨技术的应用，可以压实滤饼中的裂缝，使得洗涤时间短、效果好、洗涤用水量小。
4、采用进料压强为0.6Mpa—1.6Mpa，压榨压强为0.6Mpa一2.5Mpa的过滤压力，确保形成滤饼的最佳条件，进行加压过滤。
5、PP隔膜压滤机还可配置自动拉板等系统，它只需操作电控柜上控制按钮即可实现自动化控制，大大减少工作强度。提高工作效率。
6、可直接将含水率95％以上的污泥(如：工业污泥、城镇污水)一次性脱至55％-38％的水平，取得了污泥机械 脱水技术革命性的突破。

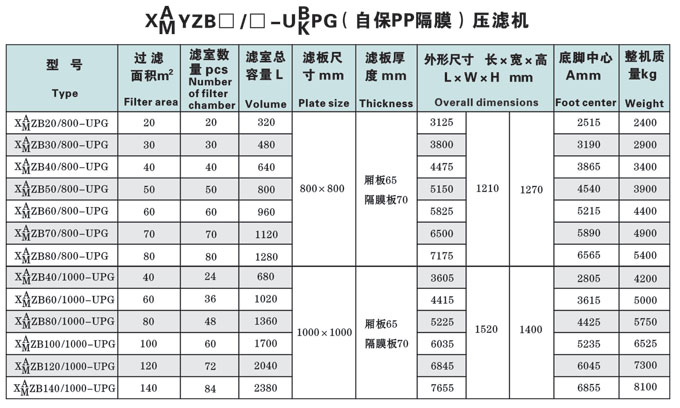

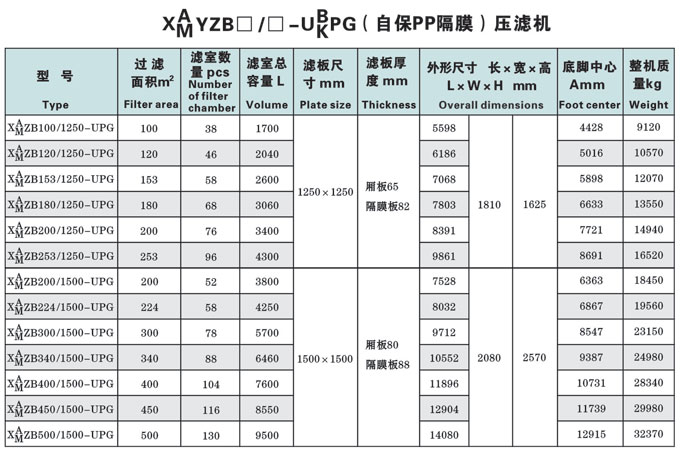

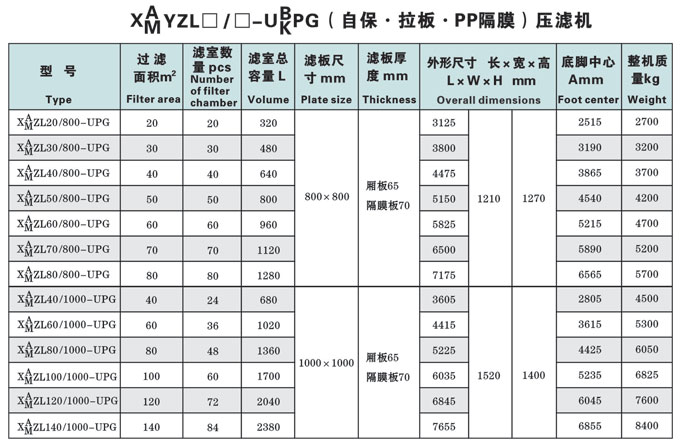

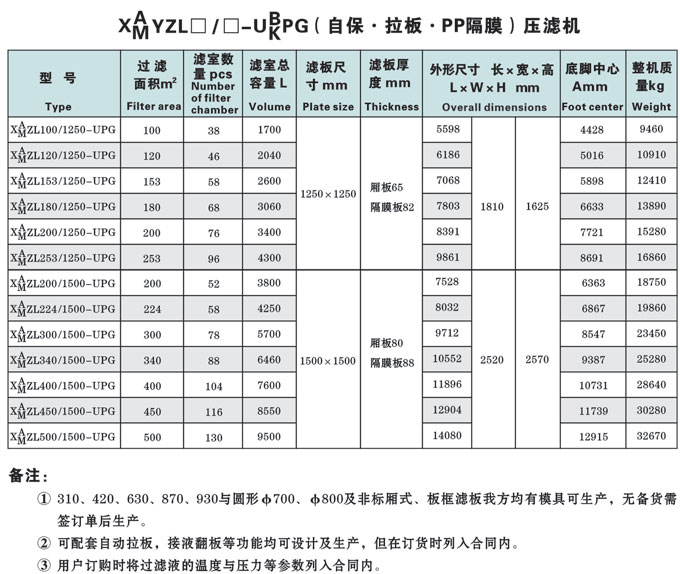

技术参数：
由于同一型号压滤机配置有很多种，图表中的技术参数只能作为参考，所以具体参数需要根据客户的实际需求，以恒达公司技术部提供的数据或图纸为准。
