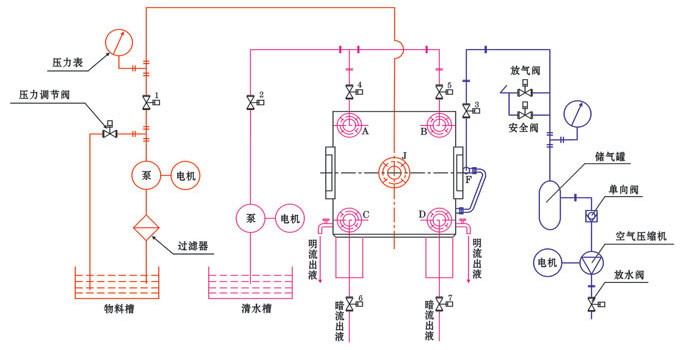

厢式橡胶隔膜压滤机管道示意图

动作说明：

1、明流不可洗机型：A、B、C、D口封死，无洗涤系统，进料过滤时，阀l开启，压力调节阀调节流量和压力；水 嘴出液。压榨时，阀1关闭，开启阀3，F口进压缩空气，进行吹气隔膜压榨。压榨结束后，开启放气阀，排出压缩空气。
2、明流可洗机型：c、D口封死，进料过滤时，阀l开启，压力调节阀调节流量和压力，水嘴开启出液；压榨时，阀1关闭，开启阀3，F口进压缩空气，进行吹气隔膜压榨。压榨结束后，开启回流阀，排出压榨水。洗涤时，阀1关闭，洗涤板上的水嘴关闭。开阀2、4、5，A、B口进洗涤水洗涤。
3、暗流不可洗机型：A、B口封死，无水嘴出液、进料时，阀l开启，阀6、7出液。压榨时，阀l关闭，开启阀3，F口进压缩空气，进行吹气隔膜压榨。压榨结束后，开启回流阀，排出压榨水。
4、暗流可洗机型：无水嘴出液，进料过滤时，关闭阀4、5，阀1开启进料，开启阀6、7出液。压榨时，阀l关闭，开启阀3，F口进压缩空气，进行吹气隔膜压榨。压榨结束后，开启回流阀，排出压榨水。若要交叉洗涤，首先开启阀2、4、7，关闭阀1、5、6，洗涤水从A、c口进入洗涤板，从B、D口排出，然后关闭阀l、4、7，开启阀2、5、6，洗涤水从B、D口进入洗涤板，从A、c口排出。
注：
1、洗涤系统和反吹系统可根据用户工艺条件而选定；
2、各阀门应尽量靠近止推板安装，且减少弯道；
3、压榨介质可以用：水、油、空气等。

橡胶隔膜压滤机技术特点：

1、过滤滤饼中固体的浓度最高。
2、可对变化中的过滤特性和悬浮液体中固体的浓度进行调节。
3、与物流容量相比，所需的空间小。
4、对过滤滤饼的洗涤可取得最佳效果。

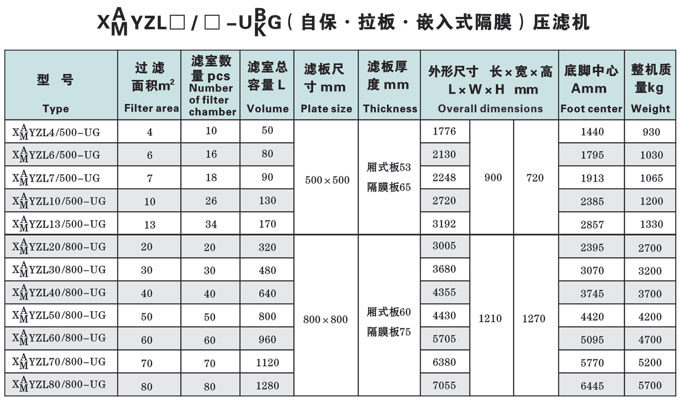

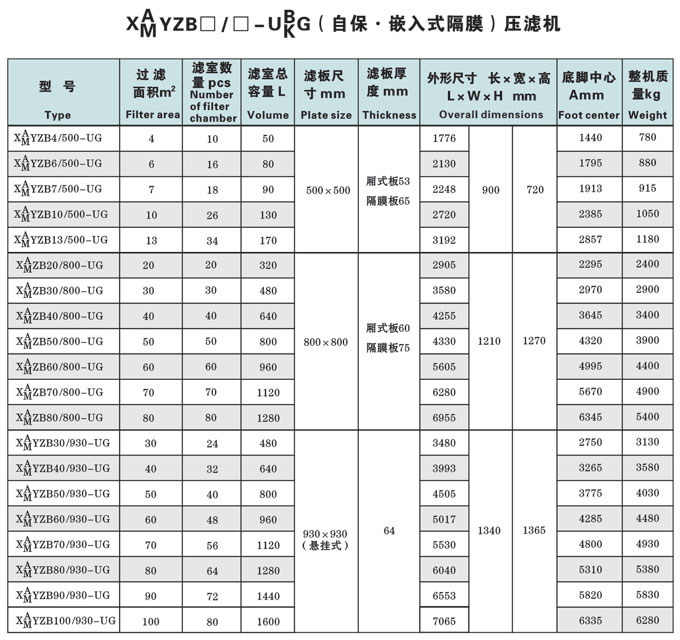

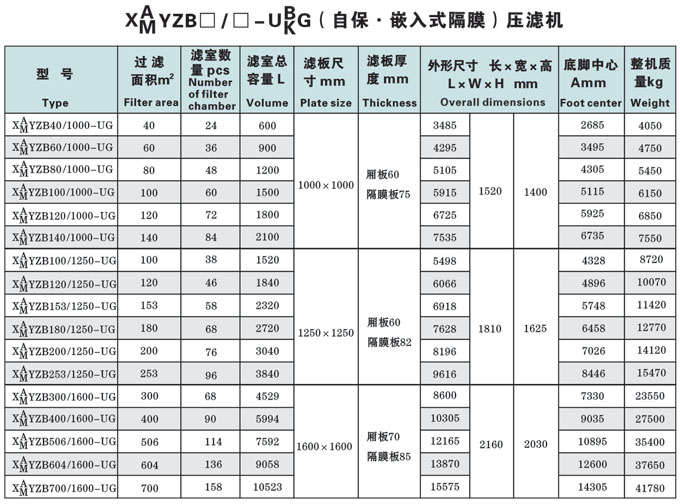

技术参数：
由于同一型号压滤机配置有很多种，图表中的技术参数只能作为参考，所以具体参数需要根据客户的实际需求，以恒达公司技术部提供的数据或图纸为准。
