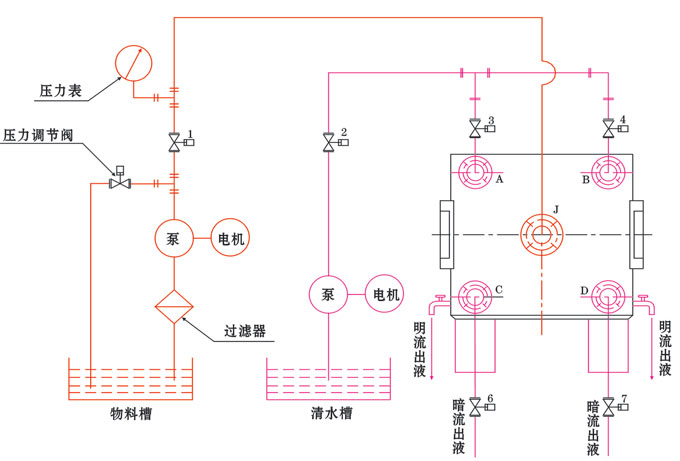

厢式压滤机管道示意图：

动作说明：

1、明流不可洗机型：A、B、c、D口封死，无洗涤系统，进料过滤时，阀l开启，压力调节阀调节流量和压力；水嘴出液。
2、明流可洗机型：c、D口封死，进料过滤时，阀l开启，压力调节阀调节流量和压力，水嘴开启出液；洗涤时，阀l关闭，洗涤板上的水嘴关闭。开阀2、3、4，A、B口进洗涤水洗涤。
3、暗流不可洗机型：A、B口封死，无水嘴出液、进料时，阀1开启，阀6、7出液。
4、暗流可洗机型：无水嘴出液，进料过滤时，关闭阀3、4，阀1开启进料，开启阀6、7出液。若要交叉洗涤，首先开启阀2、3、7，关闭阀1、4、6，洗涤水从A、C口进入洗涤板，从B、D口排出，然后关闭阀l、3、7，开启阀2、4、6，洗涤水从B、D口进入洗涤板，从A、c口排出。

注：

1、洗涤系统可根据用户工艺条件而选定。
2、各阀门应尽量靠近止推板安装，且减少弯道。

普通厢式机型特点介绍：

1、增强聚丙烯滤板采用玻纤增强聚丙烯压制而成，强度高、重量轻、增加刚韧性、耐腐蚀、耐高温、无毒、无味。
2、采用液压压紧，最大压紧压力25Mpa，并用电接触点压力表自动保压。
3、最大过滤压力可达1.0Mpa，确保形成滤饼的最佳条件，进行加压过滤。
4、操作简单，维修方便，并配有多种安全装置，确保操作人员安全。

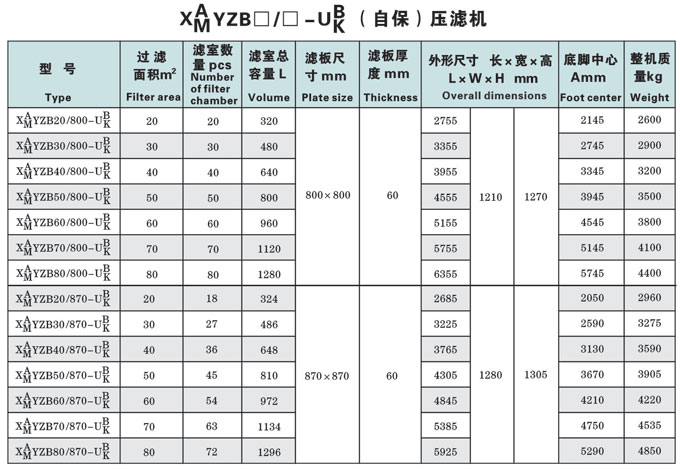

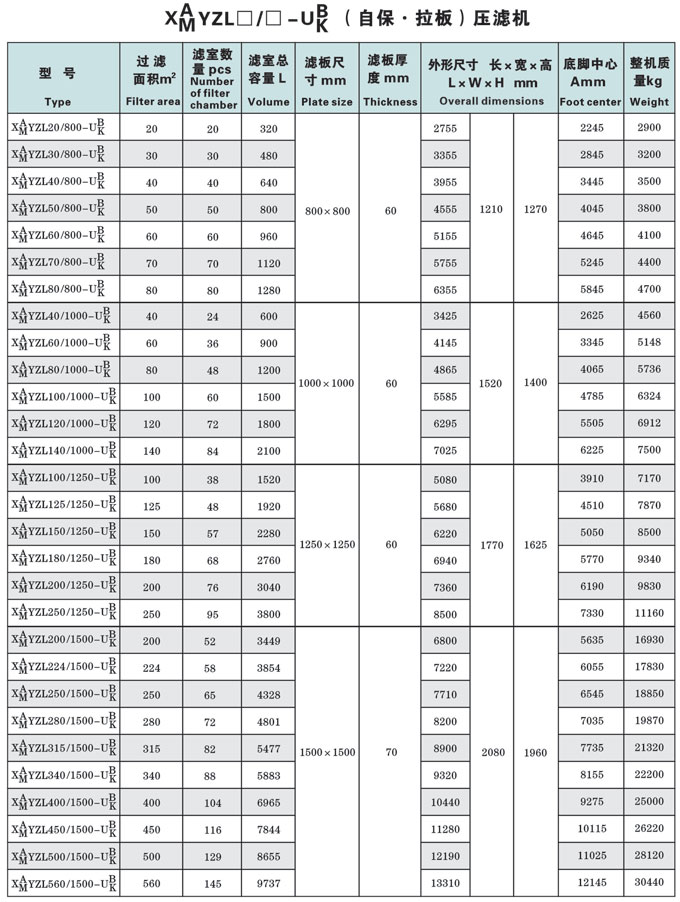

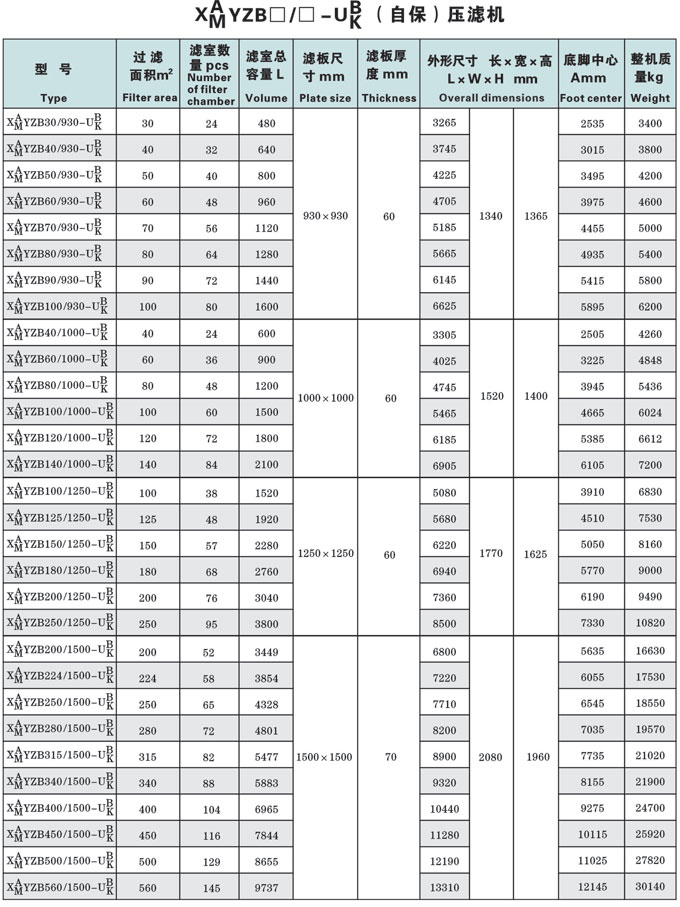

技术参数：
由于同一型号压滤机配置有很多种，图表中的技术参数只能作为参考，所以具体参数需要根据客户的实际需求，以恒达公司技术部提供的数据或图纸为准。
